油浸式變壓器工作原理詳解

引言：油浸式變壓器在電力系統中的核心作用

在中高壓電力輸配電領域，油浸式變壓器是不可或缺的核心設備。無論是驅動工廠運轉的工業電力、保障城市照明的市政供電，還是支撐農村生產的農業用電，其穩定運行都離不開油浸式變壓器的能量轉換與傳輸。

本文將系統拆解油浸式變壓器的工作機制，從基礎定義、核心結構、工作原理，到核心優勢、應用場景及維護安全要點，全方位解答“油浸式變壓器如何工作”的核心問題，幫助讀者深入理解這一電力關鍵設備。

核心結論先行：油浸式變壓器依托電磁感應原理實現電壓轉換，同時借助絕緣油的絕緣與冷卻雙重功能，保障設備高效、穩定運行。

認識油浸式變壓器：基礎定義與關鍵參數

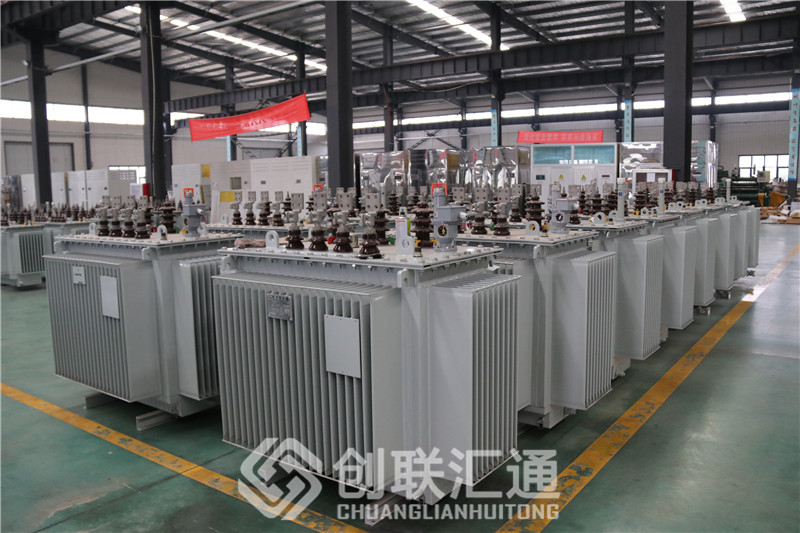

油浸式變壓器的基本定義

油浸式變壓器（又稱油浸填充式變壓器）是配電變壓器或電力變壓器的一種，其核心結構（鐵芯和繞組）浸沒在密封油箱內的絕緣油中。這種結構設計的核心在于絕緣油的作用，直接決定了變壓器的運行性能。

絕緣油的雙重核心功能

絕緣油是油浸式變壓器的“血液”，主要承擔兩大關鍵職責：

其一，絕緣作用。絕緣油的介電強度遠高于空氣，能有效隔絕變壓器內部組件（如繞組與繞組、繞組與鐵芯/油箱）之間的電氣放電，避免短路等故障發生。

其二，冷卻作用。變壓器運行時，鐵芯和繞組會產生大量熱量，絕緣油通過對流循環，將熱量從發熱部件帶走，再通過油箱壁或散熱器散發出去，維持設備正常工作溫度。

油浸式變壓器的關鍵技術參數

了解以下參數有助于精準匹配不同應用場景的需求，也是選型的核心依據：

電壓等級：一次側電壓常見34.5-19.92/13.8-7.957kV等規格，二次側電壓多為480/277V、400/230V、380/220V，支持定制；

容量范圍：30kVA - 2500kVA；

其他關鍵規格：高壓分接范圍±2×2.5%，雷電沖擊耐受電壓（BIL）30/95kV，冷卻方式包括ONAN（油浸自冷）、ONAN/ONAF（油浸自冷/風冷）等，絕緣油類型可選礦物油或FR3；

標準與認證：符合IEEE、UL、ISO、IEC、GB等國際及國標標準，具備ISO、CE、UL、IEEE等認證；

運行模式：可實現升壓（Step Up）和降壓（Step Down）兩種功能。

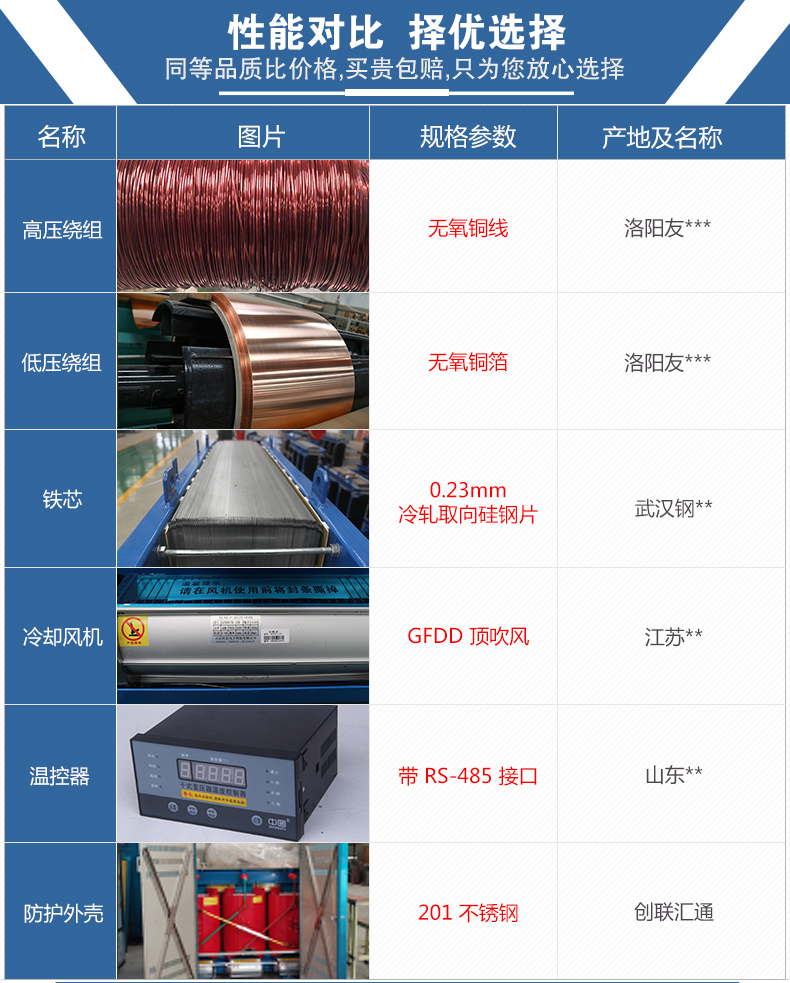

油浸式變壓器的核心結構：各組件功能解析

油浸式變壓器的穩定運行依賴各組件的協同工作，其核心結構主要包括以下幾部分：

鐵芯：磁場傳輸的核心通道

鐵芯通常由高磁導率的疊片式硅鋼片制成，是變壓器的主磁路。疊片設計可有效降低渦流損耗，高磁導率特性則能提升磁場傳導效率，為電磁感應提供穩定的磁場基礎。

繞組：電能轉換的關鍵部件

繞組由絕緣銅導線或鋁導線繞制而成，分為高壓繞組和低壓繞組，是變壓器的電路部分，負責電能的輸入與輸出。高壓繞組匝數多、線徑細，低壓繞組匝數少、線徑粗，兩者的匝數比直接決定電壓轉換比例。

油箱與散熱器：密封與散熱的保障

油箱是由鋼板焊接而成的密封容器，用于容納所有內部組件和絕緣油，防止油泄漏和外部雜質進入。為提升散熱效率，油箱外部通常配備散熱器或冷卻管，增大熱量散發面積。

儲油柜（膨脹油箱）：適應油體積變化

儲油柜位于主油箱上方，通過管道與主油箱連通。其作用是容納絕緣油因溫度變化產生的體積膨脹與收縮，確保主油箱始終充滿油，同時減少絕緣油與空氣的接觸面積，延緩油的老化。

呼吸器：保持油質干燥

呼吸器與儲油柜相連，內部裝有干燥劑（如硅膠）。當儲油柜因油體積變化吸入空氣時，呼吸器可過濾空氣中的水分，避免水分進入絕緣油導致油質劣化，影響絕緣性能。

安全保護裝置：故障預警與防護

油浸式變壓器配備多種安全裝置，保障運行安全：

瓦斯繼電器：安裝在主油箱與儲油柜之間的管道上，當變壓器內部發生輕微故障（產生氣體）時觸發報警，發生嚴重故障（油浪沖擊）時切斷電源；

壓力釋放裝置：當內部故障導致油箱內壓力驟增時，快速釋放壓力，防止油箱破裂。

套管：引線絕緣與導出

套管用于將高壓和低壓繞組的引線安全引出油箱蓋，連接外部線路。同時，套管需實現引線與接地油箱之間的絕緣，避免漏電故障。

油浸式變壓器工作原理

核心邏輯：電變磁、磁變電

油浸式變壓器不用轉動，靠“電生磁、磁生電”的相互作用傳遞電能，進而改變電壓，這就是核心的“電磁感應”原理。

電壓轉換的簡單過程

變壓器內部有兩組線圈（叫“繞組”），電壓升降全靠這兩組線圈的匝數多少：

通電生磁：電流進入其中一組線圈（初級繞組），會在鐵芯上產生變化的磁場；

磁再生電：這個磁場穿過另一組線圈（次級繞組），就會感應出電流；

匝數定電壓：初級線圈匝數多、次級少，電壓就降低（比如10kV變380V供家庭工業用）；反之則升壓（方便電力遠距離傳輸）。

絕緣油的兩個關鍵作用

絕緣油是變壓器的“保護液”，全程輔助工作：

絕緣防短路：隔開兩組高壓線圈，避免放電短路；

散熱降溫：帶走線圈和鐵芯工作時產生的熱量，防止設備過熱損壞。

大型變壓器的額外散熱

大容量變壓器發熱更多，會額外裝油泵和風扇，強制讓油循環、吹風散熱，保證高負荷下正常工作。

油浸式變壓器的核心優勢：為何主導中高壓應用

油浸式變壓器之所以在中高壓輸配電領域占據主導地位，源于其不可替代的核心優勢：

絕緣性能優異

絕緣油的介電強度遠優于空氣，使油浸式變壓器能輕松應對極高電壓場景，在中高壓電力系統中具備天然優勢，運行穩定性更強。

冷卻效率高

絕緣油的對流循環能快速將熱量從發熱部件傳遞至油箱壁或散熱器，散熱效率遠高于干式變壓器。高效的冷卻能力使變壓器能承受更高負荷，延長使用壽命。

可靠性高、壽命長

優質油浸式變壓器在規范維護的前提下，設計壽命可達20-30年，甚至更長。其結構成熟、部件穩定性強，能在復雜環境下長期穩定運行。

過載能力強

得益于優異的冷卻性能，油浸式變壓器可承受短期過載運行，在電力需求波動較大的場景中，能更好地適應負荷變化，保障供電連續性。

性價比突出

對于大容量、高電壓應用場景，油浸式變壓器的制造成本通常低于同等規格的干式變壓器，能以更低的投入滿足電力傳輸需求，經濟性優勢明顯。

油浸式變壓器的主要應用場景

作為電力系統的“能量轉換器”，油浸式變壓器廣泛應用于多個關鍵領域：

發電廠：升壓傳輸

在發電廠中，油浸式變壓器作為升壓變壓器使用。它將發電機產生的低壓電能升壓至高壓（如110kV、220kV等），通過高壓輸電線路實現遠距離傳輸，降低電能在傳輸過程中的損耗。

輸電網絡：電壓等級轉換

在各級變電站中，油浸式變壓器是核心設備，負責不同電壓等級電力的轉換與傳輸。例如，將高壓輸電線路的電能降壓至中壓，再分配至下一級配電網絡。

配電網絡：終端降壓供電

在配電環節，油浸式變壓器作為配電變壓器，將中壓電能（如10kV）降壓至用戶可直接使用的低壓（如400/230V、380/220V），為工業企業、商業建筑、居民家庭提供電力。

工業與礦山：定制化供電

大型工廠、礦山等工業設施對電壓有特殊需求，油浸式變壓器可根據其生產設備要求，提供定制化的電壓等級，保障生產設備正常運行。

油浸式變壓器的維護與安全要點

規范的維護是延長油浸式變壓器壽命、降低安全風險的關鍵。日常維護需重點關注以下方面：

定期視覺檢查與清潔

定期對變壓器進行外觀檢查，確認各部件完好、無滲漏油現象，所有連接件緊固。同時，清潔變壓器內外表面，清除灰塵、雜物等，避免影響散熱和絕緣性能。

絕緣油狀態監測

絕緣油的狀態直接影響變壓器運行安全，需重點監測：

保持油位正常，避免因油位過低導致絕緣和冷卻失效；

定期抽取油樣進行檢測，檢查油的介電強度、水分含量、雜質含量等指標，避免使用受污染的絕緣油。

溫度與壓力監測

實時監測變壓器的運行溫度和油箱內壓力，確保各項指標在廠家推薦的范圍內。若出現溫度驟升、壓力異常等情況，需及時停機檢查，排除故障。

防火安全防護

油浸式變壓器的絕緣油屬于易燃物質，需做好防火措施：

確保油箱密封良好，避免火災時油泄漏導致火勢蔓延；

變壓器周圍配備相應的滅火設備，制定完善的火災應急預案。

結論

油浸式變壓器及其卓越的性價比，仍然是全球電力基礎設施不可或缺的一部分。無論是為城市供電還是驅動大型工廠，它們都是高效穩定電力轉換的基石。

如果您正在為您的項目尋找高效可靠的電力變壓器解決方案，那么與專業的油浸式變壓器制造商合作至關重要。憑借他們的專業知識，他們可以提供符合您特定需求（例如容量、額定電壓和變壓器型號）的定制產品，并提供優質的售后支持，以確保您的電力系統長期穩定運行。
