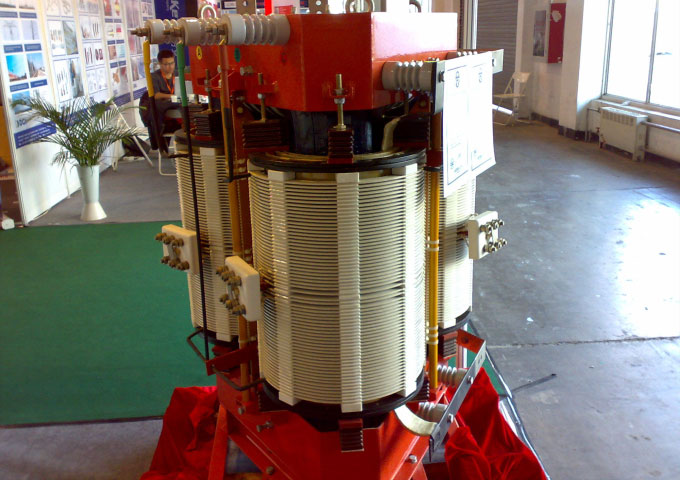

干式變壓器品種

干式變壓器品種

　　

　　按照負荷性子挑選變壓器：

　　

　　1） 有大量一級或二級負荷時，宜裝設二臺及以上變壓器，當此中任一臺變壓器斷開時，其他變壓器的容量能知足一級及二級負荷的用電。一、二級負荷盡量集合，不宜太分離。

　　

　　2） 季候性負荷容量較大時，宜裝設公用變壓器。如大型民用S4270D27-29 27 2005.7.29，3：24 AM修建中的空調冷凍機負荷、采暖用電熱負荷等。

　　

　　3） 集合負荷較大時，宜裝設公用變壓器。如大型加熱裝備、大型X 光機、電弧煉爐等。

　　

　　4） 當照明負荷較大或動力和照明采取共用變壓器嚴峻影響照明質量及燈膽壽命時，可設照明公用變壓器。普通環境下，動力與照明共用變壓器。

　　

　　按照利用情況挑選變壓器：

　　

　　1） 在一般介質前提下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的自力或附建變電所、小區自力變電所等。可供挑選的變壓器有S8、S9、S10、SC（B）9、SC（B）10 等。

　　

　　2） 在多層或高層主體修建內，宜選用不燃或難燃型變壓器，如SC（B）9、SC（B）10、SCZ（B）9、SCZ（B）10 等。

　　

　　3） 在多塵或有侵蝕性氣體嚴峻影響變壓器寧靜運轉的場合，應選封鎖型或密封型變壓器，如B S 9、S9 - 、S10- 、SH12-M 等。

　　

　　4） 不帶可燃性油的高、低配電裝配和非油浸的配電變壓器，可設置在一同房間內，此時變壓器應帶IP2X庇護外殼，以策寧靜。

　　

　　按照用電負荷挑選變壓器：

　　

　　1） 配電變壓器的容量，應綜合各類用電裝備的舉措措施容量，求出計較負荷（普通不計消防負荷），抵償后的視在容量是挑選變壓器容量和臺數的根據。普通變壓器的負荷率85%擺布。此法較簡潔，可作預算容量之用。

　　

　　2） GB/T17468-1998《電力變壓器選用導則》中，保舉配電變壓器的容量挑選，應按照GB/T17211-1998《干式電力變壓器負載導則》及計較負荷來肯定其容量。上述二導則供給了計較機法式和一般周期負載圖來肯定配電變壓器容量。

　　

　　干式變壓器常見型號

　　

　　1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣質料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣質料為諾麥克紙杜邦漆。

　　

　　2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

　　

　　3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

　　

　　干式變壓器型號產物解答： 比方，（SCB10-1000KVA/0KV/0.4KV）：S的意義暗示此變壓器為三相變壓器，若是S換成D則暗示此變壓器為單相。C的意義暗示此變壓器的繞組為樹脂澆注成形固體。B的意義是箔式繞組，若是是R則暗示為環繞糾纏式繞組，若是是L則暗示為鋁繞組，若是是Z則暗示為有載調壓（銅不標）。10的意示是設想序號，也叫手藝序號。1000KVA則暗示此臺變壓器的額定容量（1000千伏安）。10KV的意義是一次額定電壓，0.4KV意義是二次額定電壓。
