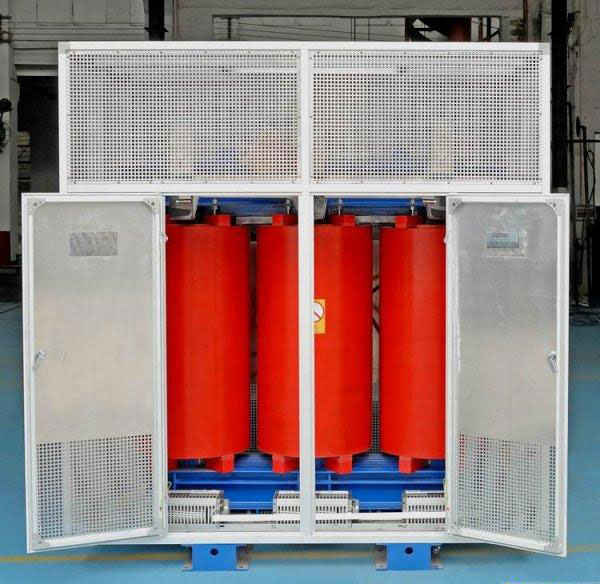

解析三相干式變壓器為何要接地、如何接地及施

三相干式變壓器為什么要接地？
     變壓器外殼接地是防止三相干式變壓器漏電使外部的金屬帶電而出現觸電事故，屬保護接地。變壓器中性點接地為工作接地，當負荷不對稱時，中性點電位不會發生偏移，保證單相供電電壓的穩定。現在的低壓供電系統大都采用三相五線制，就是三相火線，一相零線和一根地線，在進入用電場所前中性線（零線）必須要進行重復接地，主要為防止因中性線開路而三相負荷不對稱時造成的零點電位漂移，造成三相干式變壓器電壓不平衡而損壞電器設備及發生觸電事故。

變壓器如何接地？
三相交流電力系統中性點與大地之間的電氣連接方式，稱為電網中性點接地方式。中性點接地方式涉及電網的安全可靠性、經濟性；同時直接影響系統設備絕緣水平的選擇、過電壓水平及繼電保護方式、通訊干擾等。一般來說，電網中性點接地方式也就是變電所中三相干式變壓器的各級電壓中性點接地方式。
我110kV及以上電網一般采用大電流接地方式，即中性點有效接地方式（在實際運行中，為降低單相接地電流，可使部分變壓器采用不接地方式），這樣中性點電位固定為地電位，發生單相接地故障時，非故障相電壓升高不會超過1.4倍運行相電壓；暫態過電壓水平也較低；故障電流很大，繼電保護能迅速動作于跳閘，切除故障，系統設備承受過電壓時間較短。因此，大電流接地系統可使整個系統設備絕緣水平降低，從而大幅降低造價。
6～35kV配電網一般采用小電流接地方式，即中性點非有效接地方式。近幾年來兩網改造，使中、小城市6～35kV配電網電容電流有很大的增加，如不采取有效措施，將危及配電網的安全運行。中性點非有效接地方式主要可分為以下三種：不接地、經消弧線圈接地及經電阻接地。
三相干式變壓器中性點接地方式的安排應盡量保持變電所的零序阻抗基本不變。遇到因變壓器檢修等原因使變電所的零序阻抗有較大變化的特殊運行方式時，應根據規程規定或?qū)嶋H情況臨時處理。
接地如何施工？
電力終端變壓器的接地需埋設接地樁!用角鋼或槽鋼打入或焊線深埋地下!埋樁時較好灑些氯化鈉!澆些水!
