三分鐘看懂箱式變壓器分類以及美式箱變與歐式

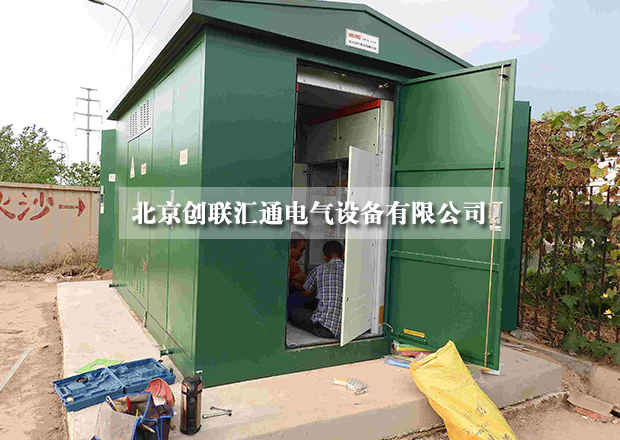

箱式變壓器并不只是變壓器，它相當于一個小型變電站，屬于配電站，直接向用戶提供電源。，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變壓器適用于礦山、工廠企業、油氣田和風力發電站，箱式變壓器替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。

箱式變壓器分類：

組合式變電站（簡稱美式箱變）

預裝式變電站（簡稱歐式箱變）

美式箱變按照油箱結構分為共箱式和分箱式兩種，

歐式箱變采用環網型和終端型兩類。



拼裝式、歐變、美變概念

（一）拼裝式變電站。拼裝式變電站將高、低壓成套裝置及變壓器裝入金屬箱體，高、低壓配電裝置間還留有操作走廊。這種型式的箱式變體積較大，已較少使用。

（二）組合裝置型變電站。組合裝置型變電站的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為一個整體。由于總體設計是按免維護型考慮的，箱內不需要操作走廊。這樣可以減小箱式變的體積，這種型式是歐式箱變，是普遍采用的型式。

（三）一體型變電站。一體型變電站就是所謂的美式箱變。它是在簡化高、低壓控制、保護裝置的基礎上，將高、低壓配電裝置與變壓器主體一齊裝入變壓器油箱，使之成為一個整體。這種型式的箱式變體積更小，其體積近似于同容量的普通型油浸變壓器。僅為同容量歐式箱變體積的1/3左右。



美變、歐變主要區別

美變，高壓保護由插入式熔絲、后備熔絲＋負荷開關組成；

歐變，高壓保護按負荷投切頻次，選擇壓氣式、真空和SF6負荷開關＋熔斷器組成；容量較靈活。

美變和歐變較大的區別就在高壓部分，美變高壓接線方式僅兩種，環網（雙電源）或者終端供電。而歐變由先立的高壓單元，形式可以根據客戶要求定制。歐變由于各個功能單元先立，因此，各個單元（高壓、變壓器、低壓）可以按照用戶要求定制。美變由于高壓限制，以及自身體積小，功能遠不如歐變靈活。但是它比歐變便宜得多。

相信大家通過這篇文章對于箱式變壓器分類以及美式箱變與歐式箱變的區別有了更深一步的了解。
